Specyfikacja produktu

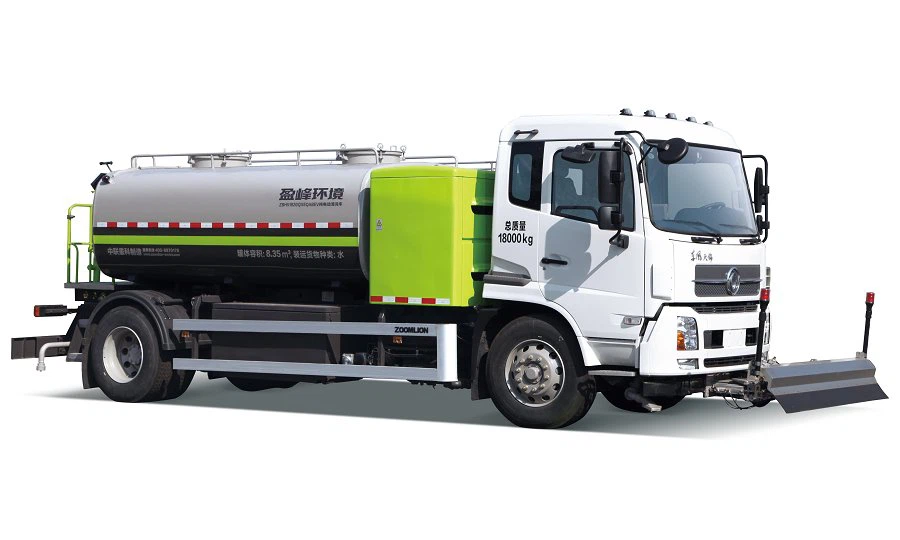

ZBH5182GQXEQABEV PURE ELECTRIC Cysterna na wodę to nowy produkt energetyczny opracowany przez Changsha Zoomlion Environmental Industry Co., Ltd. Wykorzystuje podwozie czysto elektryczne klasy II EQ1180GEVJ5 produkowane przez Dongfeng Commercial Vehicle Co., Ltd. produkt ma dwie konfiguracje: pojazd do czyszczenia wysokociśnieniowego i niskociśnieniowy pojazd do czyszczenia. Pojazd do czyszczenia wysokociśnieniowego posiada niezależne systemy czyszczenia wysokociśnieniowego i niskociśnieniowego; Pojazd myjący niskociśnieniowy posiada zestaw myjki niskociśnieniowej. System czyszczenia wysokociśnieniowego obejmuje stojak do rozpylania wody, ręczny pistolet natryskowy i inne urządzenia operacyjne; Niskociśnieniowy system spłukiwania obejmuje przednie spłukiwanie dwóch kaczych dziobów, tylne spłukiwanie, tylny zraszacz, zespół armatki wodnej i inne urządzenia operacyjne; Ponadto pojazdy mogą być również wyposażone w opryskiwanie, nawadnianie zieleni, płukanie o małej objętości, wysokociśnieniowe mycie wężownic i inne urządzenia operacyjne zgodnie z potrzebami użytkownika.
Samochód ma różne funkcje, piękny i hojny wygląd oraz ma doskonałe osiągi, wysoką wydajność, ochronę środowiska i niezawodność.

Funkcje

Pojazd wysokociśnieniowy tego produktu jest wyposażony w dwa zestawy systemów czyszczenia wysokociśnieniowego i niskociśnieniowego, z dwoma trybami pracy czyszczenia wysokociśnieniowego i płukania niskociśnieniowego; Pojazd niskociśnieniowy wyposażony jest w zestaw niskociśnieniowej instalacji myjącej, która posiada tryb pracy niskociśnieniowego spłukiwania. Dodatkowo produkt może być również wyposażony w opryskiwanie, nawadnianie zieleni, mycie rolek i inne urządzenia operacyjne.
Wysokociśnieniowy stojak do natryskiwania wody w systemie czyszczenia pod wysokim ciśnieniem może być używany do czyszczenia starych plam i lepkiego brudu na placach i drogach, a ręczny wysokociśnieniowy pistolet natryskowy może być szeroko stosowany do czyszczenia ogólnego wyposażenia, w tym korpusu produktu.
Przednie spłukujące dwa kacze dzioby, tylne urządzenia spłukujące i tylne spryskiwacze w niskociśnieniowym systemie spłukiwania mogą być używane do operacji spłukiwania i nawadniania odpowiednio na drogach, placach i innych miejscach; Armatka wodna ze stali nierdzewnej nadaje się do zdalnego spłukiwania i podlewania.
Urządzenie natryskowe służy do zraszania i opadu kurzu oraz zapobiegania letnim wychłodzeniu na miejskich drogach i placach.
Nawadnianie zielone (opcjonalne) służy do nawadniania pasów zieleni po obu stronach drogi.
Niskociśnieniowe (wysokie) urządzenie do płukania bębnów (opcja) służy do stałego miejscowego czyszczenia chodników i chodników.

Podanie

Cysterna na wodę PURE ELECTRIC nadaje się do stosowania na drogach miejskich, autostradach, placach i nabrzeżach portowych oraz innych polach do czyszczenia, opryskiwania i opadania pyłu, a także do podlewania roślin w zieleni.
Produkt nie nadaje się do stosowania w środowisku, w którym jest zimno i łatwo zamarza.

Główna struktura i cechy wydajności

Chaszysz

Podwozie: EQ1180GEVJ5 czysto elektryczne podwozie klasy II produkowane przez Dongfeng Commercial Automobile Co., Ltd. zostało przyjęte, z dużą mocą, dużą nośnością, zaawansowaną technologią i niezawodną jakością.
Silnik: przyjęto silnik synchroniczny z magnesami trwałymi TZ370XS-LKM1101 lub TZ370XS-LKM1103 produkowany przez Suzhou lvkong Transmission Technology Co., Ltd., o mocy znamionowej 80 kW i mocy szczytowej 160 kW.

Górny silnik i jego urządzenie transmisyjne

Silnik montowany u góry przyjmuje silnik TZ230XS-40ZL-03NF marki Ningde times. Moc znamionowa wynosi 40kW, prędkość znamionowa 1500r / min, a stopień wodoodporności osiąga IP67. Pojazd do czyszczenia wysokociśnieniowego zawiera 2 silniki montowane na górze; Pojazd do czyszczenia niskonapięciowego zawiera 1 górny silnik.
Górny silnik bezpośrednio napędza wysokociśnieniową lub niskociśnieniową pompę wodną przez wał napędowy z przegubem uniwersalnym. Kompaktowe łącze transmisyjne, wysoka wydajność i niski poziom hałasu.
3.Stojak na wodę
Zraszacz jest podzielony na trzy sekcje, a mianowicie główną listwę natryskową oraz lewą i prawą listwę natryskową. Lewy i prawy spryskiwacz można schować. Stosowany jest głównie do czyszczenia gruntu pod wysokim ciśnieniem. Może wznosić się i opadać w pionie o 150 mm i odchylać się o 30 stopni w lewo iw prawo. Szerokość czyszczenia wynosi 2,5 ~ 3,5 M.
4. Przekaż rachunek za kaczkę
Kaczy dziób do płukania z przodu służy głównie do spłukiwania podłoża i krawężnika. Wyposażony jest w uniwersalny mechanizm z podwójnym kołnierzem umożliwiający zraszanie wodą pod dowolnym kątem.

1. Akumulator, silnik, sterowanie systemem

Bateria: przyjęto system akumulatorów litowo-żelazowo-fosforanowych marki Ningde times. System akumulatorów przeszedł rygorystyczne testy odporności na wibracje, uderzenia, wyciskanie, cykl wilgotnego ciepła, zanurzenie w wodzie morskiej, ochronę przed ogniem zewnętrznym i przegrzaniem oraz spełnia wymagania kontroli GB/T31467.3-2015. Stopień ochrony baterii osiąga IP67. Odpowiednia wydajność jest pokazana w raporcie z badań w Załączniku I.
Silnik: przyjęto silnik synchroniczny z magnesami trwałymi TZ370XS-LKM1101 lub TZ370XS-LKM1103 produkowany przez Suzhou lvkong Transmission Technology Co., Ltd., a stopień ochrony osiąga IP67. Silnik ma wysoką sprawność wyjściową 95 procent, moc znamionową 80kW, maksymalny moment obrotowy 1100nm, wysoką niezawodność i długą żywotność. Odpowiednie osiągi przedstawiono w sprawozdaniu z badań w załączniku II.
Sterowanie elektryczne: przyjęto KTZ54X59S-GVD55050 wyprodukowany przez Suzhou lvkong Transmission Technology Co., Ltd. lub kontroler ktz54x59s-gvd55050 wyprodukowany przez Shenzhen yingweiteng electric drive technology Co., Ltd., a stopień ochrony osiąga IP67. Sterownik posiada funkcje zabezpieczenia przed przepięciem, podnapięciem, przetężeniem i przegrzaniem. Odpowiednie osiągi przedstawiono w raporcie z badań w Załączniku III.
6. Post hedging
Żywopłot słupowy służy głównie do spłukiwania gruntu, który może nie tylko spryskiwać drogę wodą, ale także spłukiwać śmieci ze środka drogi na pobocze przez dysze żywopłotu i czyścić śmieci za pomocą pojazdów czyszczących. Kąt tylnej przeciwbieżnej dyszy stożkowej można dowolnie regulować, a maksymalna szerokość spłukiwania wynosi ponad 24m.
7. Podlewanie z tyłu
Zraszacz tylny to zraszacz cylindryczny, używany głównie do nawadniania gruntu. Szerokość podlewania przekracza 14m.
8. Armatka wodna ze stali nierdzewnej
Armatka wodna ze stali nierdzewnej jest używana głównie do zdalnego spłukiwania, o zasięgu ponad 38m. Słup wody można również dostosować do kształtu prysznica, który służy do nawadniania przydrożnego pasa zieleni.
9.Ww cysternie
Zbiornik na wodę wykonany jest z wysokiej jakości stali węglowej. Objętość ogłoszenia: 8,35 m ³, Maksymalna pojemność wody to 9,55 m ³. Podkład antykorozyjny i farba Aksu służą do zabezpieczenia antykorozyjnego wnętrza zbiornika, co jest niezawodne i trwałe.

Tryb pracy

1.Poniższy rysunek przedstawia tryb pracy w kabinie.

（2）Wprowadzenie do działania skrzynki sterowniczej wysokociśnieniowej drogi wodnej:

（2） Wprowadzenie działania skrzynki sterującej niskociśnieniowej drogi wodnej:

Główne parametry techniczne

Mw zaletach

1. Doskonała wydajność

Zbiornik na wodę: zbiornik na wodę jest zoptymalizowany metodą analizy elementów skończonych i przeszedł rygorystyczny test niezawodności. Wewnątrz zbiornika na wodę zastosowano proces wstępnej obróbki piaskowaniem i znanej na całym świecie farby antykorozyjnej Aksu, która jest wydajna, odporna na rdzę i trwała (można wybrać stal nierdzewna i inne zbiorniki na wodę). Głowica zbiornika na wodę jest formowana przez tłoczenie matrycowe, co nie tylko zapewnia wytrzymałość konstrukcyjną, ale także sprawia, że ​​wygląd jest piękniejszy.

Listwa tryskaczowa (brak takiej konfiguracji dla pojazdu niskociśnieniowego): listwa tryskaczowa przyjmuje konstrukcję przekrojową. Lewy i prawy spryskiwacz można wsuwać i wysuwać. Zakres szerokości czyszczenia to 2,5 ~ 3,5m. Posiada matową i polerowaną pokrywę zatrzymującą wodę ze stali nierdzewnej, która ma lekki i piękny wygląd. W porównaniu z tradycyjnym hydraulicznym stelażem do spryskiwania wodą, waga całego urządzenia jest zmniejszona o 60 procent, a źródło powietrza zapewniane przez podwozie służy do sterowania każdym działaniem za pomocą siłownika teleskopowego. Brak zanieczyszczeń i mniej konserwacji. Lewy i prawy spryskiwacz mają funkcje antykolizyjne i omijania przeszkód, co znacznie zmniejsza ryzyko kolizji i uszkodzeń w procesie pracy oraz zapewnia płynny proces pracy.

2. Najwyższa jakość
(1) Przyjęto podwozie krajowej znanej marki, z dojrzałą technologią, szerokim zastosowaniem, dobrą niezawodnością i bezpieczeństwem.
(2) Przyjęto wysokociśnieniową pompę wodną znanej na całym świecie marki, o niskiej awaryjności i długiej żywotności.
(3) Przyjęto akumulator, silnik, kontroler i inne elementy elektryczne znanych międzynarodowych marek, z doskonałą wydajnością i niezawodną pracą.

Bezpieczny i niezawodny

(1) Instalacja elektryczna jest wyposażona w alarm braku wody, aby zapobiec pracy pompy wody bez wody. Gdy poziom wody w zbiorniku na wodę jest niższy niż
(2) W pozycji projektowej system wyśle ​​dźwięk alarmu braku wody i automatycznie zatrzyma pracę wysoko- i niskociśnieniowych pomp wodnych, aby zapobiec suchemu spalaniu pompy wodnej bez wody.

（3） Wyposażony w urządzenia do odwadniania rurociągów, przeciw zamarzaniu i nadmuchu powietrza w środowisku o niskiej temperaturze. Każde dolne położenie systemu drogi wodnej wysokiego ciśnienia jest wyposażone w spustowy zawór kulowy, a szybkozłącze do przedmuchiwania i odprowadzania powietrza jest zainstalowane z prawej strony tylnej części pojazdu. Klienci muszą tylko otworzyć odpowiedni zawór sterujący rurociągiem, podłączyć źródło powietrza i podłączyć szybkozłącze, aby zrealizować funkcję nadmuchu i odwadniania odpowiedniego rurociągu.

（4）Wyposażony w wysokiej jakości drabinę antypoślizgową ze stopu aluminium.
Operatorzy są bezpieczni i niezawodni podczas wchodzenia na drabinę antypoślizgową ze stopu aluminium, aby wchodzić i schodzić z tylnej platformy, co może skutecznie zapobiegać obrażeniom spowodowanym upadkiem.

Ofunkcje operacyjne

Czyszczenie stojaka na wodę w sprayu

Ręczne czyszczenie pistoletu natryskowego

Spłukiwanie dyszy dziobu kaczki do płukania przedniego

Operacja nawadniania Ost

Zdalne płukanie monitora wodnego ze stali nierdzewnej i pomocnicza gaszenie pożaru

Zraszacz armatki wodnej i funkcja podlewania ze stali nierdzewnej

Operacja płukania

Ourządzenia opcjonalne
