Ciężka ciężarówka ze sprężonym śmieciem 25 ton

Pproduktspecyfikacja

Marka „ZOOMLION” ZBH5250ZYSDFE6 25 Tons Compressed Garbage Heavy Truck to zupełnie nowa, skompresowana śmieciarka z tylnym ładunkiem, opracowana i zaprojektowana niezależnie przez Changsha Zoomlion Environment Industry CO., LTD. Pojazd jest zmodyfikowany za pomocą podwozia Dongfeng Tianlong typu II i inne elementy takie jak pojemnik na śmieci, napełniacz, popychacz, mechanizm podający, pokrywa wlewu, układ hydrauliczny, układ pneumatyczny i układ elektryczny.

Samochód ten charakteryzuje się wysoką wydajnością, zwięzłym i pięknym wyglądem, doskonałymi osiągami oraz humanizowanymi trybami sterowania i obsługi. Technologia dwukierunkowego sprężania służy do zbierania i transportu miejskich śmieci domowych o dużej ładowności, a jego kompleksowe osiągi osiągają wiodący poziom podobnych produktów w Chinach.Wysokiej jakości komponenty są wybierane do podstawowych komponentów, takich jak hydrauliczne i elektryczne, które zapewniają wysoką stabilność działania.Ponadto można wybrać kilka mechanizmów podających: mechanizm obracania bębna z tworzywa sztucznego 120L/240/660L, 120L/ Plastikowy mechanizm obracania beczki 240L, mechanizm obracania beczki (kubełka), mechanizm obracania kubełka, mechanizm podnoszenia kubełka i mechanizm obracania bębna.

Fnamaszczenia
Posiada wiele funkcji, takich jak zbieranie śmieci, automatyczne ładowanie i zagęszczanie, kompresja śmieci sypkich, przenoszenie i wysypywanie śmieci itp.
Zasada działania: Podczas napełniania śmieci, śmieci w wiadrze na śmieci są najpierw wrzucane do leja zasypowego przez mechanizm podający napędzany cylindrem. Gdy wiadro wlewu jest wypełnione śmieciami, zgarniacz otwiera się, a płyta ślizgowa napędza zgarniacz w dół wzdłuż szyny ślizgowej. Skrobak jest wkładany do śmieci w celu zgniecenia i pierwszego ściśnięcia. Zgarniacz obraca się wokół przegubowego punktu, aby jeszcze bardziej zagęszczać śmieci. Gdy zgarniacz jest na miejscu, przesuwa się w górę wraz z przesuwną płytą. Odpady są dalej zagęszczane i umieszczane w koszu, gdzie suwak i zgarniacz powracają do swoich pierwotnych pozycji, a operacja napełniania ciśnieniowego jest zakończona. Cały proces pracy jest kontrolowany automatycznie. Gdy śmieci są zasypywane w sposób ciągły, łopata wypychająca stopniowo cofa się pod wpływem siły wytłaczania, dzięki czemu śmieci wypełniają równomiernie cały pojemnik na śmieci.
Kiedy śmieci są rozładowywane, hak blokujący jest otwierany automatycznie przez sterowanie elektryczne, napełniacz jest podnoszony, a mechanizm napełniania ciśnieniowego wykonuje prace przygotowawcze do rozładunku śmieci z kosza do recyklingu odpadów resztkowych, a łopata pchająca jest wypychana do operacja wyładunku śmieci została zakończona. Po zakończeniu wyładunku śmieci wykonywana jest akcja opadania zasypu, popychanie łopaty z powrotem na określoną odległość jest automatycznie zakończone, zasyp opada i akcja blokowania jest zakończona, o ile operacja rozładunku śmieci jest całkowicie zakończona.

Aaplikacja

Nadaje się głównie do beczek, worków i zbiorczego zbierania i transportu śmieci domowych w miejskich obszarach mieszkalnych, społecznościach, dużych fabrykach, kopalniach i instytucjach. Aby wykonać dobrą robotę przy czyszczeniu i obsłudze dużych śmieci, firma ZOOMLION Environment opracowała dużą sprężarkę do śmieci, która szybko kruszy i zbiera ciężkie śmieci, upraszcza proces czyszczenia i zmniejsza pracochłonność pracowników sanitacji środowiska.
W szczególności, 25 ton ton sprężonych śmieci Heavy Truck (typ leja plus wbudowana konfiguracja indukcyjna) ma zdolność obsługi dużych kawałków domowych śmieci, które mogą zmiażdżyć i wypełnić duże kawałki domowych śmieci, takich jak meble, sofa, odpady AGD , uprościć proces czyszczenia i zmniejszyć pracochłonność pracowników sanitacji środowiska. Ten produkt (konfiguracja z toczeniem bębnów) może być przenoszony naszym transporterem małotonażowym. Nowy mobilny tryb odbioru i transportu „pojazd-pojazd” to nowy sposób przyjmowania i transportu za pomocą dużej sprężonej śmieciarki i małej ciężarówki. Charakteryzuje się dobrą ochroną środowiska w obszarze dokowania, niskim kosztem eksploatacji sposobu odbioru i elastycznego transportu w obszarze dokowania. Ponadto produkt posiada różnorodne mechanizmy bębnowe (kubełkowe), odpowiednie dla różnych użytkowników różnych metod zbierania śmieci.

Mw strukturze i funkcjach wydajności
1.Chaszysz
Chaszysz. Podwozie samochodowe Tianlong DFH1250D4 typu II produkowane przez Dongfeng Automobile Co., Ltd. jest przystosowane do montażu, ma dużą moc i nośność. Podwozie jest najbardziej zaawansowane i niezawodne w Chinach, które spełnia krajowe normy emisji VI
Silnik.Wykorzystuje silnik Diesla Dongfeng Cummins D6.7NS6B290 o mocy znamionowej 213kW i prędkości znamionowej 2300r/min, który spełnia krajowe normy emisji VI.
2. Główne elementy konstrukcyjne
Typ ZBH5250ZYSDFE6 25 ton Ton Compressed Garbage Heavy Truck składa się głównie z pojemnika na śmieci, wypełniacza, popychacza, mechanizmu podającego, pokrywy wlewu, systemu zbierania ścieków, poręczy, systemu zapobiegania rozpryskiwaniu, układu hydraulicznego i układu elektrycznego. Szczegóły są następujące:
Podwozie typu II Łopata (w kartonie) Pojemnik na śmieci Wlew Pokrywka wlewu

Instalacja hydrauliczna poręcz instalacja elektryczna Mechanizm podający
Pojemnik na śmieci
Skrzynia śmieciarka jest elementem produktu do zbierania i przechowywania domowych śmieci, a także stanowi bazę przyłączeniową dla ważnych podzespołów, takich jak wypełniacz i podwozie. Rozsądny projekt konstrukcyjny i dobór materiałów zapewniają optymalizację wydajności produktu: stalowe płyty w kontakcie ze śmieciami są wykonane z wysokiej jakości stali atmosferycznej, która ma dużą odporność na korozję i przedłuża żywotność produktu; poziomy przekrój kosza na śmieci to prostokątna rama, a przekrój podłużny to rama trapezowa, obie strony, dolna i górna powierzchnia mają zakrzywioną powierzchnię, cała maszyna jest piękna i hojna, a ogólna konstrukcja ma wysoką wytrzymałość i sztywność. Dno pojemnika na śmieci jest wyposażone w mechanizm blokujący wypełniacz.
Wypełniacz
Wypełniacz jest składnikiem używanym przez produkt do kompresji i zmniejszenia objętości odpadów domowych. Mechanizm napełniania ciśnieniowego na napełniaczu kończy proces zagęszczania śmieci w leju napełniającym i wsypywania ich do kosza poprzez ruch ślizgowy płyty przesuwnej i obrót zgarniacza. Dno napełniacza jest zaprojektowane ze zbiornikiem na ścieki, aby poprawić zdolność produktu do przechowywania ścieków; przednia powierzchnia wypełniacza jest wyposażona w listwę uszczelniającą i tworzy strukturę uszczelniającą z tylną powierzchnią pojemnika na odpady, aby skutecznie zapobiegać wyciekom ścieków.
Pokrywka wypełniacza
Pokrywa wlewu służy do osłony urządzenia, aby zapobiec wyciekaniu śmieci i zapachów. Otwieranie i zamykanie pokrywy wlewu uzupełnia mechanizm łączący i napęd.
Mechanizm podający
Mechanizm podający to element, który wysypuje śmieci z pojemnika na śmieci do leja zasypowego. W zależności od zakresu zastosowania pojemnika zbiorczego, element ten można podzielić na mechanizm przechyłu kubełkowego, mechanizm przechyłu kubełkowego i mechanizm kubełkowy. Mechanizm przechylania łyżki można dostosować do standardowych wiader plastikowych 120L/240L/660L/1100L, wiader żelaznych 300L i wiader żelaznych 800L. Może być przystosowany do przykrytego kosza na śmieci 1400L, a mechanizm łyżki może być dostosowany do dużego kosza na śmieci 3350L. Proces zrzutu śmieci do leja zasypowego realizowany jest za pomocą siłownika hydraulicznego napędzającego czterobelkowy mechanizm TUZ.
Łopata pchająca
Łopata jest wytwarzana poprzez spawanie wysokiej jakości profili i blach stalowych odpornych na warunki atmosferyczne w celu wykonania rozładunku produktu. Spycharka znajduje się wewnątrz kosza na śmieci i jest napędzana czterostopniowym olejem hydraulicznym wzdłuż kosza, aby zakończyć operację rozładunku.
Poręcz

Poręcz jest montowana za pomocą belek poprzecznych i wysokiej jakości wsporników ze stali węglowej, piękny wygląd i obszerny montaż wsporników.
3. Tryb pracy

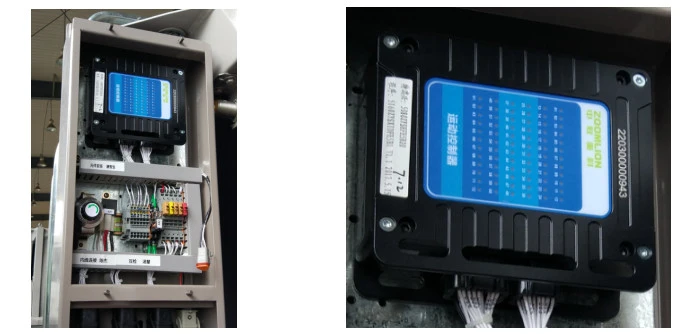

Pojazd przyjmuje tryb sterowania „kontroler ruchu plus panel operacyjny magistrali CAN”.Obsługa pojazdu realizowana jest za pomocą 3 urządzeń obsługowych, z których jedno znajduje się w panelu obsługowym w kabinie, a dwa pozostałe znajdują się w skrzynce obsługowej po prawej stronie z tyłu pojazdu i po lewej stronie pojazdu. pojazd.

Panel sterowania znajduje się w kabinie, a kierowca może dokończyć prace rozładunkowe spycharki bez wysiadania z samochodu:

Funkcje przycisków na panelu sterowania w kabinie opisano w poniższej tabeli:

Opis funkcji każdego przycisku na tylnym panelu sterowania pokazano w poniższej tabeli:

	Pojedyncza kompresja	Po zakończeniu procesu kompresji, skrobak otwiera się, deskorolka opada, skrobak zamyka się, deskorolka podnosi się, a akcja jest kontynuowana bez zatrzymywania się.
	Ciągła kompresja	Proces kompresji jest powtarzany kilka razy, aż do naciśnięcia wyłącznika awaryjnego.
	Odwrócenie akcji	Wykonując jeden cykl i cykl ciągły, naciśnij przycisk zatrzymania awaryjnego, a następnie naciśnij działanie, aby cofnąć, skrobak i płyta przesuwna powrócą do pozycji początkowej.
	Awaryjny postój	Zatrzymaj bieżącą akcję.
	W GÓRĘ kosza na śmieci	Działanie impulsowe, cylinder łyżki (łyżki) jest wysunięty.
	W dół do kosza na śmieci	Działanie impulsowe, cylinder olejowy łyżki (wiadra) cofa się.
	Kontakt zdalny	Naciśnij przycisk zdalnego kontaktu, a brzęczyk w kabinie wyda sygnał dźwiękowy, aby nawiązać komunikację między operatorem a kierowcą z tyłu pojazdu.
	Awaryjny postój	Naciśnij głowicę grzybkową, kontroler jest wyłączony, trwająca akcja zatrzymuje się, pociągnij głowicę grzybkową, kontroler restartuje się, domyślnie działa strefa przednia

Pojazd może być wyposażony w opcjonalny system wideo do tyłu. Multimedialny system monitorowania w czasie rzeczywistym można wybrać do monitorowania informacji o napełnianiu, załadunku, rozładunku i cofaniu pod ciśnieniem, aby chronić bezpieczeństwo eksploatacji pojazdu. Może być wyposażony w bezprzewodową skrzynkę zdalnego sterowania, aby zapewnić bezpieczeństwo pracy operatora.

Główne osiągi i cechy
Silna odporność na korozję i ścieranie.Materiał głównych komponentów, koszy na śmieci, spycharek, wypełniaczy i innych części mających kontakt ze śmieciami jest wykonany z wysokowytrzymałej stali odpornej na warunki atmosferyczne lub ścieranie, o doskonałych ogólnych parametrach konstrukcyjnych, dużej odporności na korozję i ścieranie.
● Kosz na śmieci ma piękny wygląd i niezawodną konstrukcję.Przekrój poprzeczny kosza to rama prostokątna, a przekrój podłużny to rama trapezowa. Obie strony, dolna i górna powierzchnia mają kształt łuku. Cała maszyna ma piękny i hojny wygląd, a ogólna konstrukcja ma wysoką wytrzymałość i sztywność.

●Duża ładowność i wysoka wydajność pracy.Wykorzystuje zaawansowaną technologię kompresji dwukierunkowej i wysoki stopień kompresji, co jest wiodącą pozycją w branży. Czas załadunku jest krótki, czas cyklu jednej operacji napełniania poniżej 24 sekund, czas cyklu jednej operacji rozładunku poniżej 55 sekund, a pojemność leja napełniacza wynosi 2,4 m³. Powierzchnia skrobaka w kształcie łuku mechanizmu napełniania ciśnieniowego przyjmuje unikalną konstrukcję powierzchni łuku w kształcie litery S, a powierzchnia skrobania składa się z dwóch powierzchni łukowych. Gdy wykonywane jest zgarnianie skrobaka, dwie powierzchnie łuku wytwarzają siłę ściskającą prostopadłą do normalnego kierunku powierzchni stycznej, co może osiągnąć efekt wstępnego ściskania luźnych śmieci w leju wypełniacza i poprawić wydajność operacja napełniania ciśnieniowego. Proces zbierania i transportu śmieci jest wydajny i szybki, a ponadto jest liderem w branży.

● Zaawansowana technologia sterowaniaróżni się od tradycyjnego trybu sterowania PLC powszechnie stosowanego w przemyśle krajowym. Produkt wykorzystuje najbardziej zaawansowany „tryb CAN bus plus specjalny kontroler” w trybie sterowania, który charakteryzuje się wysokim stopniem automatyzacji, dobrą niezawodnością, niską awaryjnością i żywotnością. długi. Sterowanie mocą wyjściową silnika jest w pełni zautomatyzowane przez układ elektryczny, aby zapewnić, że silnik może automatycznie przyspieszać i pracować na biegu jałowym w każdym stanie pracy śmieciarki, unikając utraty mocy i ogrzewania systemu, niskiego zużycia paliwa i dobrej ekonomii.

● Technologia hydraulicznego i elektrycznego zintegrowanego cylindra hydraulicznegoCylinder zgarniacza i cylinder płyty przesuwnej przyjmują wbudowany wysokociśnieniowy przełącznik zbliżeniowy cylindra, to znaczy element przełącznika zbliżeniowego i cylinder są połączone w jeden. Technologia ta może zapewnić precyzyjną kontrolę działania mechanizmu napełniania ciśnieniowego i znacznie poprawić logikę sterowania produktem. Niezawodność i dokładność. Jednocześnie wstrząs hydrauliczny siłownika hydraulicznego jest niewielki, a hałas roboczy jest niski.

● Obróbka uszczelniająca eliminuje wtórne zanieczyszczenia. Śmieci znajdują się w stanie zamkniętym podczas kompresji, napełniania i transportu. Powierzchnia styku wypełniacza i kosza jest uszczelniona dwuwarstwową gumą, a na uszczelce zainstalowano urządzenie do odprowadzania ścieków, aby ścieki nie kapały i nie rozpryskiwały się podczas procesu odbioru i transportu (technologia podwójnego uszczelnienia). Pokrywa wlewu całkowicie zakrywa otwór wlewu wlewu, co eliminuje zjawisko latania śmieci i kurzu spowodowane zakłóceniem przepływu powietrza w ogonie podczas procesu przenoszenia, jednocześnie redukując zanieczyszczenie zapachowe.

W celu zapewnienia szczelności tylnego końca śmietnika i uniemożliwienia wypływu ścieków zastosowano innowacyjną konstrukcję niezależnych haków blokujących do zablokowania wlewu. Taśma uszczelniająca na styku tylnego końca kosza i wypełniacza jest zawsze w stanie ściśniętym. Zapewnia dobre uszczelnienie powierzchni klejenia wypełniacza i kosza na śmieci oraz zapobiega wtórnemu zanieczyszczeniu spowodowanemu kapaniem ścieków.(niezależny mechanizm blokujący)

●
Wysokie bezpieczeństwo:Po lewej i prawej stronie ładowarki znajdują się przyciski hamulca awaryjnego. Naciśnij przycisk awaryjnie, aby odciąć zasilanie całego pojazdu, zrealizować zatrzymanie pracy w dowolnym stanie lub dowolnej pozycji oraz zapewnić bezpieczeństwo operatorów i sprzętu. Bok kosza na śmieci jest wyposażony w wyłącznik zapobiegający upadkowi, zapobiegający podniesieniu urządzenia załadowczego i opuszczeniu urządzenia załadowczego, zagrażając bezpieczeństwu ludzi; produkt jest wyposażony w urządzenie alarmowe i przycisk funkcyjny z tyłu, który może służyć do bezpiecznej obsługi. Alarm przypomina operatorowi, aby działał ostrożnie i realizował komunikację między operatorem a kierowcą; zaawansowany hydrauliczny obwód bezpieczeństwa podnoszenia, nawet jeśli rura oleju hydraulicznego pęknie podczas podnoszenia napełniacza, napełniacz nie spadnie nagle i nie spowoduje niebezpiecznego wypadku; śmieci; Na pudełku znajduje się klamra zabezpieczająca, która zapobiega upadkowi wypełniacza i zranieniu ludzi; produkt jest wyposażony w znaki bezpieczeństwa, aby zapewnić operatorowi bezpieczne działanie.

● Realizacja dokowania i transferu „samochód-samochód”Pokrywa ładowarki przyjmuje pneumatyczną formę składaną napędzaną cylindrem, a zoptymalizowana konstrukcja układu stojaka do obracania beczki mechanizmu podającego może realizować dokowanie i przenoszenie za pomocą pojazdu przenoszącego serii ZZZ ładowanego od tyłu.

● Wysoce elastycznyUżytkownicy mogą wybrać różne mechanizmy wiadra (kubełka) zgodnie z różnymi metodami zbierania śmieci: standardowe wiadro żelazne ZBT59003-88 (300 l), plastikowy kosz na śmieci (120 l, 240 l, 660 l, 1100 l), losowy wiaderko na śmieci samochodowe (800 litrów), mechanizm kubełkowy (1400L) i mechanizm kubełkowy (3365L).
●Humanizowana kontrola działaniaskrzynka sterownicza pracy zamontowana jest w kabinie oraz z tyłu pojazdu. Skrzynka sterownicza pracy w kabinie może sterować pchaniem i rozładunkiem oraz wybierać tryb pracy. Skrzynka kontrolna działania z tyłu pojazdu steruje mechanizmem napełniania ciśnieniowego i mechanizmem łyżki. Obsługa, użytkowanie i obsługa są bardzo wygodne, zwłaszcza na składowisku, operator nie musi wysiadać z samochodu, aby zakończyć rozładunek.

● Wysokiej jakości komponenty elektryczne i hydrauliczneProdukt jest wyposażony w wysokiej jakości cichy zawór wielodrogowy o proporcjonalnych charakterystykach, który może skutecznie wyeliminować hałas uderzeniowy płynu w momencie cofania hydraulicznego i poprawić bieżący problem uciążliwości podczas eksploatacji produktów śmieciarek. Branża jest pierwszą w branży, która zaprojektowała filtr oleju hydraulicznego na wlocie zaworu zwrotnego, aby w jak największym stopniu oczyścić olej hydrauliczny, uniknąć zakleszczenia zaworu hydraulicznego i poprawić niezawodność produktu. Kluczowymi elementami układu elektrycznego są wszystkie znane na całym świecie elementy marki, takie jak wyłączniki zbliżeniowe i przyciski sterujące, które poprawiają niezawodność śmieciarki.


● Zastosowanie wysokiej jakości odpornych na ścieranie tworzyw konstrukcyjnych,Mechanizm napełniania ciśnieniowego, para ruchów deskorolki i para ruchów spycharki na torze kosza na śmieci przyjmują formę ruchu „suwaka”. Funkcja samosmarowania i samousuwania śmieci.

● Układ rurociągu jest piękny i niezawodny. TSystem hydrauliczny przyjmuje rurociąg typu okucia, który ma piękny wygląd i jest dobry w wielokrotnym demontażu i montażu. W porównaniu ze zwykłymi rurami spawanymi może zmniejszyć wpływ zanieczyszczeń na wydajność układu hydraulicznego.
●
Niezawodna i przyjazna dla użytkownika konfiguracja.Multimedialny system monitorowania w czasie rzeczywistym można wybrać do monitorowania napełniania, podawania, rozładunku i informacji o widoku z tyłu, aby chronić bezpieczeństwo eksploatacji pojazdu. Może być wyposażony w bezprzewodową skrzynkę zdalnego sterowania, aby zapewnić bezpieczeństwo pracy operatora.
● Poręcz ze stopu aluminium:Boczna poręcz wykonana jest z profilu ze stopu aluminium, ogólny wygląd jest piękny i można ją w pełni poddać recyklingowi, aby zapobiec marnowaniu zasobów i zanieczyszczeniu środowiska.

Duży zbiór odpadów domowych
Ten produkt ma zdolność usuwania i transportu dużych odpadów domowych. Jest to urządzenie przesyłowe łączące duży punkt odbioru odpadów domowych z dużą oczyszczalnią odpadów domowych. Może łamać, kompresować i przenosić duże odpady domowe na miejscu, rozwiązywać problemy związane z trudnym załadunkiem i dużą objętością transportu dużych odpadów domowych, upraszczać proces usuwania i transportu oraz zmniejszać pracochłonność pracowników sanitarnych.
W porównaniu z tradycyjnymi śmieciarkami kompresyjnymi, ten produkt może rozkładać, kompresować i przenosić duże śmieci domowe głównie w oparciu o następujące cele:
Super siła zgniatania: TMechanizm napełniania ciśnieniowego przyjmuje koncepcję projektową „wbudowanego cylindra deskorolki”. Podczas procesu prasowania śmieci duża wnęka cylindra deskorolki przesuwa płytę ślizgową w dół, aby wytworzyć znamionową siłę zgniatania do 300 KN. Zdolność do ściskania i miażdżenia śmieci jest niezwykle silna.

Wygodne karmienie:Lej zasypowy ma pojemność 2,4 m³, szerokość otworu zasypowego 1972 mm i długość leja 1700 mm, co ma na celu ułatwienie napełniania i podawania dużych odpadów domowych;

Ochrona specjalna:Innowacyjne zastosowanie wbudowanych czujników w cylindrach hydraulicznych mechanizmu napełniania ciśnieniowego, aby rozwiązać problem polegający na tym, że czujniki zewnętrzne łatwo ulegają uszkodzeniu przez wielkogabarytowe śmieci podczas ciśnieniowego napełniania wielkogabarytowych odpadów domowych;
Odporne na zużycie i niezawodne:W związku z problemem odporności na zużycie wielkogabarytowych odpadów domowych w pojazdach, wiadro do napełniania jest wykonane ze stali odpornej na zużycie, a skrobak ze stali o wysokiej wytrzymałości. Ogólna konstrukcja konstrukcji jest wyjątkowa, niezawodna i trwała.
Ten produkt nadaje się głównie do zbierania i przenoszenia dużych śmieci domowych, takich jak sofy na odpady, materace, drewniane skrzynie na odpady i zużyte urządzenia gospodarstwa domowego (lodówki na odpady).

Główne parametry techniczne
