16-tonowa ciężarówka do odsysania obornika

Pproduktspecyfikacja

ZBH5160GXEEQY6 16 tonowa ciężarówka do odsysania gnojowicy jest zmontowana z podwozia klasy II ciężarówki EQ1165LJ9CDE firmy Dongfeng Motor Co., Ltd., wyposażona w zbiornik na ścieki, mechanizm obrotowy wysięgnika, rurę ssącą ścieków, pompę próżniową i jej układ transmisyjny, wodę zbiornik, instalacja elektryczna i gazowa oraz inne urządzenia specjalne. Stosowany jest głównie do odsysania, transportu i odprowadzania osadów takich jak kanalizacja i szambo.

Funkcje

Odsysanie, transport i odprowadzanie osadów takich jak kanalizacja i szambo.

Podanie
16-tonowa ciężarówka do odsysania obornika jest odpowiednia do wydajnego odsysania, odprowadzania i transportu osadów kałowych z szamba, odcieków ze składowisk, ścieków fabrycznych i innych płynów.

Główna struktura i cechy wydajności

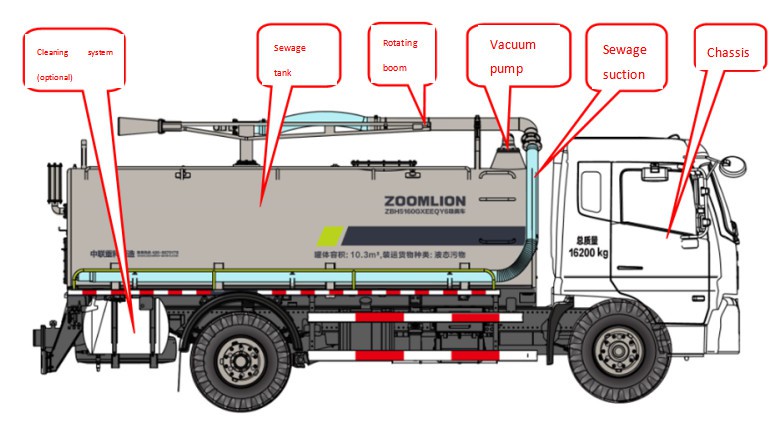

Model ZBH5160GXEEQY6 16-tonowy wózek do odsysania obornika składa się z podwozia samochodowego, systemu próżniowego odsysania ścieków, wysięgnika obrotowego, systemu czyszczącego (opcja) i innych głównych elementów. Zobacz Fig. 1-1 dla schematu struktury kompozycji.

ZBH5160GXEEQY6

1.Chaszysz
Podwozie. Podwozie pojazdu Dorica eq1165lj9cde klasy II wyprodukowanego przez Dongfeng Motor Co., Ltd. zostało zmodernizowane, z dużą mocą i dużą nośnością.
Silnik. Przyjęto silnik wysokoprężny Guangxi Yuchai ycs04200-68 o mocy znamionowej 147kw i prędkości znamionowej 2300r/min, a emisja spełnia sześć krajowych norm.
2. System odsysania próżni
System próżniowego odsysania ścieków składa się z urządzenia przenoszącego pompę próżniową, pompy próżniowej i rurociągu, wysięgnika obrotowego i zespołu rur ssących ścieków, zbiornika na ścieki itp.
3. Pompa próżniowa i urządzenie transmisyjne
Pompa próżniowa i urządzenie transmisyjne składają się głównie z bocznego przystawki odbioru mocy, wału napędowego, pompy próżniowej itp.
Moc z silnika podwozia jest pobierana z bocznej przystawki odbioru mocy skrzyni biegów i przekazywana do pompy próżniowej przez wał skrzyni biegów. Połączenie i separacja przystawki odbioru mocy są sterowane elektrycznie i pneumatycznie, a przełącznik sterujący jest umieszczony w kabinie
4. Pompa próżniowa i rurociąg
Pompa próżniowa i rura składają się z pompy próżniowej, pierwotnego separatora oleju i gazu, wtórnego separatora oleju i gazu, separatora gazu i wody, zaworu czterodrogowego, zaworu kulowego odmulającego itp.
Obrotowy wysięgnik może obracać się ręcznie o 360 stopni i jest mocowany do zbiornika na ścieki za pomocą śruby, gdy operacja jest zatrzymana; Całkowita długość węża ssącego ścieki wynosi 7m, a średnica rury ssącej ścieki to 100mm.
Na podporze wysięgnika obrotowego zamontowano pneumatyczny układ wydechowy, który w łatwy sposób usuwa zanieczyszczenia w rurze ssącej ścieków.
Wakuometr jest wakuometrem odpornym na wstrząsy. Używając tego miernika po raz pierwszy, użyj małej igły, aby włożyć mały otwór w otwór zatyczki uszczelniającej w porcie miernika. Olej w wakuometrze jest specjalnym olejem do przyrządów i nie można go przypadkowo wymienić. Jest wyświetlany jako podciśnienie i nadciśnienie odpowiednio podczas pompowania próżniowego i wyładowania pod ciśnieniem.
Zawór czterodrogowy służy do konwersji dwóch trybów pracy: pompowania próżniowego i tłoczenia pod ciśnieniem.
Separator powietrze-woda oddziela wodę w powietrzu, aby chronić pompę próżniową. Pompa próżniowa to obrotowa łopatkowa pompa próżniowa z uszczelnieniem olejowym, która może pompować próżnię lub sprężone powietrze przez konwersję zaworu czterodrożnego i jest zainstalowana wewnątrz ramy podwozia.
Olej smarujący w pierwotnym i wtórnym separatorze olejowo-gazowym służy do smarowania pompy próżniowej. Gdy pompa próżniowa się obraca, olej smarujący zostanie usunięty wraz z powietrzem. Kiedy powietrze przepływa przez pierwotny i wtórny separator oleju i gazu, olej zostanie oddzielony i ponownie dostarczony do pompy próżniowej w celu recyklingu.
Zawór bezpieczeństwa służy do zapobiegania nadmiernemu podciśnieniu podczas ssania. Maksymalny stopień podciśnienia systemu podciśnienia można regulować za pomocą zaworu bezpieczeństwa.
5. Zespół rury ssącej
Rura ssąca kanalizacyjna to rura o średnicy wewnętrznej ф 100mm wąż gumowy z oplotem stalowym, jeden koniec jest połączony z obrotowym wysięgnikiem, a drugi koniec wkładany jest do studzienki gnojowej. Przed eksploatacją przedłużkę należy zwiększyć do wymaganej długości zgodnie z wysokością zasysania ścieków, a przedłużkę połączyć z przewodem ssącym ścieków za pomocą szybkozłączki.
6. Nawadnianie ścieków
Zbiornik na ścieki jest eliptyczny, cylindryczny, wykonany z blachy stalowej, a pojemność zbiornika wynosi 10,3M³. Na tylnej płycie uszczelniającej korpusu zbiornika zainstalowany jest wskaźnik poziomu wody, a na dole urządzenie do odprowadzania obornika. Za pomocą wskaźnika poziomu wody można obserwować wysokość brudu w zbiorniku, aby potwierdzić, czy jest on całkowicie napełniony; Brud w nawadnianiu może być odprowadzany przez ręczny zawór kulowy dolnego urządzenia do odprowadzania kału.
Łożysko obrotowe wysięgnika obrotowego i wlot rury ssącej ścieki znajdują się w przedniej górnej części korpusu zbiornika. Najpierw włożyć do kanalizacji koniec węża ssącego do ścieków. Pompa próżniowa wytwarza podciśnienie w zbiorniku na ścieki. Śmieci, ścieki, osady ściekowe itp. są zasysane do zbiornika ściekowego z przewodu ssącego ścieków pod działaniem ciśnienia atmosferycznego i przepływu powietrza.
Aby zapewnić dobre uszczelnienie zbiornika na ścieki, wszystkie płyty uszczelniające na zbiorniku na ścieki muszą być uszczelnione. Po rozładowaniu zbiornika oczyść zbiornik na czas.
7. Obrotowy wysięgnik

Obrotowy wysięgnik służy do podparcia węża ssącego ścieki i napędzania węża ssącego ścieki w celu podnoszenia, obracania i rozszerzania ze zmienną amplitudą, z kątem obrotu 360 stopni.
8. Urządzenie do wydalania kału
Urządzenie do drenażu kału składa się z kolanka do drenażu kału i ręcznego zaworu kulowego. Wylot ręcznego zaworu kulowego można przedłużyć w celu odprowadzenia ścieków w wyznaczone miejsce.
9. System czyszczenia (opcjonalnie)
Gdy pojazd wymaga czyszczenia, podłącz pistolet natryskowy, uruchom przełącznik czyszczenia dróg wodnych, a pompa membranowa zacznie działać, a następnie pojazd i podłoże można wyczyścić. System czyszczący może również łatwo mieszać i rozcieńczać kał.

10.Ometoda operacyjna
Rozmieszczenie i funkcja urządzenia operacyjnego
Urządzenie operacyjne szamba ZBH5160GXEEQY6 podzielone jest na trzy części. Pierwsza część znajduje się w kabinie. Druga część znajduje się przy zaworze czterodrogowym pośrodku karoserii. Trzecia część to skrzynka operacyjna z tyłu po prawej stronie nadwozia pojazdu.

Urządzeniem operacyjnym w kabinie jest przycisk sterowania poborem mocy specjalnego urządzenia roboczego.
Schemat ideowy przycisku poboru mocy i przycisku zasilania specjalnego urządzenia roboczego pokazano na rysunku 3-1.

Środkowe urządzenie operacyjne nadwozia pojazdu;
Centralne urządzenie obsługowe szamba ZBH5160GXEEQY6 znajduje się na zaworze czterodrogowym, a zawór kulowy na wlewie wtórnego separatora olejowo-gazowego pod zbiornikiem ścieków pośrodku lewej strony samochodu. Patrz rys. 3-2 dla pozycji roboczej rączki zaworu czterodrogowego.
Po odciągnięciu dźwigni sterującej zaworu czterodrogowego zawór czterodrogowy znajduje się w pozycji ssania, a zawór kulowy na wlewu oleju wtórnego separatora olej-gaz jest otwarty (można sterować wtryskiem paliwa) . Komora wlotu powietrza pompy próżniowej połączona jest ze zbiornikiem ścieków, który znajduje się w stanie podciśnienia ssania, a system realizuje operację odsysania ścieków;
Gdy uchwyt roboczy zaworu czterodrogowego jest przesunięty do przodu, zawór czterodrogowy jest umieszczany w pozycji wylotowej, a zawór kulowy na wlewu oleju wtórnego separatora olej-gaz jest zamknięty (co może zapewnić ciśnienie wlotowe ). Komora wlotowa pompy próżniowej jest połączona z atmosferą, pompa próżniowa wypuszcza sprężone powietrze, a system realizuje operację zrzutu ścieków;
Dźwignia obsługi zaworu czterodrożnego musi być obsługiwana, gdy pompa próżniowa jest zatrzymana.
Rysunek 3-2 pozycja robocza dźwigni przełączającej zaworu czterodrogowego
Urządzenie obsługowe z tyłu karoserii pojazdu (funkcją pistoletu natryskowego jest funkcja opcjonalnego układu myjącego)

Urządzenie operacyjne z tyłu nadwozia pojazdu


Skrzynka rozdzielcza urządzenia sterującego z tyłu skrzyni szamb ZBH5160GXEEQY6 znajduje się na zbiorniku ściekowym z prawej strony karoserii. Otwieranie i zamykanie zaworu wydechowego oraz otwieranie i zamykanie pompy wodnej pistoletu natryskowego są sterowane za pomocą sterowania elektrycznego.

Zobacz tabelę 3-2, aby zapoznać się z użytkowaniem i działaniem pokrętła przełącznika urządzenia sterującego z tyłu nadwozia pojazdu:


Tabela 3-2 instrukcja obsługi pokrętła przełącznika urządzenia sterującego z tyłu nadwozia pojazdu

Główne parametry techniczne

Mw zaletach
1.Doskonała wydajność
Pompa próżniowa ma dużą wydajność roboczą. Maksymalny stopień próżni wynosi 93 procent, co charakteryzuje się wysoką wydajnością ssania, separacją oleju i gazu, separacją gazu i wody i tak dalej.
Głębokość ssania jest głęboka. Głębokość ssania nie powinna być mniejsza niż 4,5 m poniżej powierzchni łożyska koła.
Obrotowy wysięgnik ma doskonałą konstrukcję. Obrotowy wysięgnik podtrzymujący rurę ssącą ścieków może obracać się o 360 stopni w poziomie i podnosić w górę iw dół, co jest wygodne podczas odsysania ścieków.
System próżniowy wyposażony jest w urządzenie wyciągowe. Odchody w rurze ssącej ścieków można łatwo usunąć po operacji, a operacja jest lekka.
Skonfiguruj system czyszczenia (opcjonalnie). Może myć i mieszać zaschnięty kał i żużel oraz czyścić cały pojazd.
Posiada funkcję zdalnego odsysania kału. Pozioma odległość ssania kału może osiągnąć około 15m.
Szybka defekacja. Ustaw funkcję pneumatycznego rozładowania ciśnienia, która może bezpiecznie i szybko odprowadzać kał.
Duża pojemność zbiornika. Pojemność zbiornika osiąga 10,3 M³, może pomieścić więcej brudu.
2.Slepsza jakość

Solidna konstrukcja zbiornika. Korpus zbiornika wykonany jest z blachy stalowej o grubości 6mm o solidnych materiałach i wytrzymałej konstrukcji.
Wysoka konfiguracja akcesoriów. Pompa próżniowa przyjmuje znane krajowe marki, o wysokim stopniu podciśnienia, doskonałej wydajności i niezawodnej wydajności pracy.
3.Sbezpieczny i niezawodny

Wyposażony we wskaźnik poziomu brudnej wody w zbiorniku. Zbiornik na ścieki wyposażony jest we wskaźnik poziomu cieczy, który może wizualnie obserwować, czy zbiornik jest pełny.
Wyposażony w urządzenie alarmowe o pełnym zbiorniku. Zbiornik na ścieki wyposażony jest w urządzenie alarmowe zapobiegające przepełnieniu, które emituje sygnał dźwiękowy, gdy zbiornik jest pełny, aby przypomnieć personelowi.

Ourządzenia opcjonalne
