Wózek wymienny śmieciarka

Przegląd produktów
ZBH5251ZXXDFE6 Śmieciarka zdejmowana z wózkiem jest niezależnie opracowywana i projektowana przez naszą firmę tak, aby pasowała do integralnego kompresora śmieci i skrzyni skrzyniowej stacji separacji poziomej (zwanej dalej „wózkiem ramieniowym”). Samochód ma piękny wygląd, doskonałe osiągi, łatwy w obsłudze, kierowca może kontrolować wszystkie czynności w kabinie. Podwozie przyjmuje podwozie samochodowe Tianlong DFH1250D4 klasy II produkowane przez Dongfeng Commercial Vehicle Co., LTD., a emisje spełniają krajowe normy ⅵ. Urządzenie wysięgnika jest produkowane przez Shanghai Waller Hoisting Equipment Company lub Hunan Wuling Machinery Manufacturing Co., LTD. Ciężarówka jest niezawodną, ​​wydajną, łatwą w obsłudze śmieciarką.

Przegląd funkcji

Główne funkcje wózka ciągnącego ramię to ciągnięcie skrzyń, rozładunek skrzynek, przenoszenie śmieci, rozładunek itp.

Szereg zastosowań
Śmieciarka wyjmowana z wózka głównie pasuje do LYSZ15A, LYSZ18A, LYSZ20CY i innych integralnych sprężarek śmieci, XT22 i innych skrzynek.

Główna struktura i charakterystyka działania
Ten ściągacz składa się głównie z podwozia, urządzenia ściągającego, tylnego urządzenia podtrzymującego, układu hydraulicznego, układu elektrycznego itp. W następujący sposób:

1.Podwozie
Podwozie. Podwozie samochodu Tianlong DFH1250D4 typ 2 zmodyfikowane przez Dongfeng Commercial Vehicle Co., LTD. Podwozie ma dużą moc i dużą ładowność i jest jednym z najbardziej zaawansowanych i niezawodnych podwozi pojazdów użytkowych o emisji krajowej ⅵ w Chinach.
Silnik. Silnik wysokoprężny Dongfeng Cummins D6.7NS6B290, moc znamionowa 213 kW, emisja spełnia normę krajową ⅵ.
2. Uzbrój urządzenie

Urządzenie z ramieniem ciągnącym jest zainstalowane na podwoziu, a jego głównymi funkcjami są ciągnienie skrzynek, rozładunek skrzynek i rozładunek materiałów itp.
Blokada skrzynki w urządzeniu do ciągnięcia ramienia służy głównie do blokowania skrzynki, ograniczania ruchu skrzynki, zapewniania bezpiecznego transportu i pełnienia roli ochrony urządzenia do ciągnięcia ramienia w procesie rozładowywania.
3. Tylne wsparcie
Tylne urządzenie podporowe montuje się na końcu dźwigara podwozia.
Gdy pojazd ciągnie lub rozładowuje kosz na śmieci z pełnym obciążeniem, siłownik podpory powinien być całkowicie wysunięty, aby tylna rolka podporowa mogła podpierać podłoże, zapobiegając przechylaniu się pojazdu do tyłu. Gdy pojazd porusza się normalnie, siłownik podpory musi być wsunięty, a rolka podtrzymująca wsunięta.
4. Układ hydrauliczny
Układ hydrauliczny to układ zasilania i sterowania służący do realizacji funkcji wózka z wysięgnikiem.
Układ hydrauliczny wózka wysięgnika jest systemem otwartym. Pompa olejowa wykorzystuje zwijacz siły, który przejmuje siłę i dostarcza olej pod ciśnieniem do cylindra każdej pętli. Kierunek przepływu oleju pod ciśnieniem jest kontrolowany przez zawór wielodrogowy, tak aby kontrolować pracę każdej pętli. Układ hydrauliczny składa się z głównej pętli siłownika, pętli ramienia ślizgowego, pętli blokującej, tylnej pętli podtrzymującej i pętli przedziału. Maksymalne ciśnienie robocze układu to 30MPa.

Ponieważ skrzynia wózka wysięgnikowego musi pracować z dala od pojazdu, pętla samochodu jest połączona z układem hydraulicznym samochodu poprzez złącze szybkiej wymiany.
5. Układ elektryczny

Instalacja elektryczna wozu wysięgnikowego jest zasilana z zasilacza podwozia. Poprzez sterowanie przełącznikami, przekaźnikami i przełącznikami zbliżeniowymi realizuje głównie podnoszenie ramienia głównego, rozszerzanie i rozszerzanie ramienia przesuwnego, przełącznik blokady skrzynki, chowanie i chowanie tylnego wspornika oraz przełącznik drzwi rozładunkowe skrzyni.
6. Tryb pracy zadania
Śmieciarka wymienna wózka jest sterowana elektrycznie. Operator może wykonać wszystkie czynności w kokpicie za pomocą przycisku na skrzynce kontrolnej.

Pole operacyjne. Znajduje się po lewej stronie siedzenia kierowcy, służy głównie do ciągnięcia pudeł, rozładunku pudeł i operacji rozładunkowych.
Skrzynka zasilająca. Umieszczony po prawej stronie fotela kierowcy, kontroluje zasilanie ściągacza ramion.
Przełącznik siły chwytania, zatrzymaj przełącznik siły chwytania. Znajduje się w przedniej górnej części kabiny i służy do sterowania wyciągiem siły.

Główne parametry techniczne produktu

Główne zalety
1.Doskonała wydajność
Stal o wysokiej wytrzymałości jest używana do konstrukcji ramienia ciągnącego, a odlewy inwestycyjne o wysokiej wytrzymałości są używane do kluczowych części (jak pokazano na poniższych czterech rysunkach), aby poprawić bezpieczeństwo i przedłużyć żywotność.


2,Dobra jakość
Wysoka konfiguracja akcesoriów. Hydrauliczna pompa oleju, główny zawór sterujący, blokada hydrauliczna, zawór równoważący, przełącznik zbliżeniowy i inne kluczowe hydrauliczne komponenty elektryczne to znane na całym świecie marki o doskonałej jakości i wysokiej niezawodności.
3,Bezpieczny i niezawodny

Elektrohydrauliczne sterowanie logiką blokad. Ściągacz jest wyposażony w wielowarstwowe elektrohydrauliczne urządzenie sterujące z blokadą logiczną zapewniające wysokie bezpieczeństwo.
W stanie rozładunku skrzynia może być podnoszona i rozładowywana tylko po zablokowaniu zamka skrzyni i samorozładunku;
Blokada skrzyni i rama przednia nie mogą się przesuwać podczas rozładunku.

Amortyzujące urządzenie awaryjne. Układ hydrauliczny jest ustawiony w urządzeniu do opadania bufora skrzyni, gdy skrzynia opada pod określonym kątem, czujnik wyzwala sygnał elektryczny, obwód steruje zaworem buforowym w układzie hydraulicznym, dzięki czemu skrzynia może delikatnie opaść na pojazd , unikaj sztywnego uderzenia.

Pojazd wyposażony jest w brzęczyk. Alarm dźwiękowy zostanie uruchomiony, gdy osłona ramienia pojazdu będzie działać, co ostrzeże personel w obszarze roboczym i zapewni bezpieczeństwo sprzętu osobistego.

Tylne urządzenie podtrzymujące. Urządzenie podtrzymujące tylną rolkę montuje się z tyłu pojazdu. Zanim samochód ramieniowy wciągnie pełną skrzynię, tylny walec opiera się o podłoże, aby zapobiec przewróceniu się pojazdu do tyłu, co jest bezpieczne i niezawodne.

Klamra bezpieczeństwa. Pojazd wyposażony jest we wspornik bezpieczeństwa. Gdy pojazd wymaga podniesienia ramienia ciągnącego w celu konserwacji, należy podeprzeć klamrę zabezpieczającą, aby chronić bezpieczeństwo personelu konserwacyjnego.

4,Wysoka łatwość konserwacji

Pojazd jest łatwy w utrzymaniu. Konserwacja pojazdu, może podnieść ramię, przestrzeń konserwacyjna jest bardzo duża; Rury hydrauliczne i elektryczne są rozmieszczone w celu ułatwienia wyszukiwania usterek i wymiany podzespołów.


Stanowisko
Pudełko. Samochód z wysięgnikiem zaczepia skrzynię z ziemi (lub platformy) do samochodu.
Skrzynie rozładunkowe. Wózek z wysięgnikiem podnosi pudełko z wózka na ziemię (lub platformę).
Wywóz śmieci. Wózek na ramię przenosi pudełko.
Wypisać. Wózek podnosi skrzynię i wyrzuca śmieci.

2,Przestrzeń wymagana do obsługi pojazdu
(1) Wózek z wysięgnikiem jest wyposażony w zintegrowaną sprężarkę śmieci LYSZ18A. Gdy pojazd jest transportowany i uruchomiony, maksymalna wysokość górnej części skrzyni wynosi 3980 mm (wymiar ma charakter wyłącznie informacyjny).

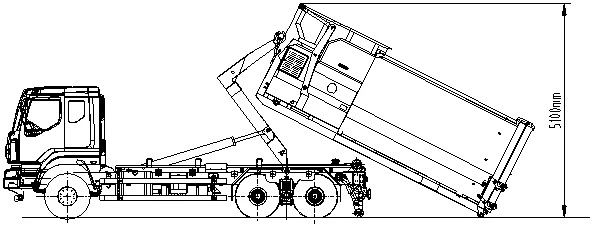

(2) Wózek z wysięgnikiem jest wyposażony w zintegrowaną sprężarkę śmieci LYSZ18A. Gdy ciężarówka ciągnie lub rozładowuje kontener, maksymalna wysokość górnej części kontenera wynosi 5100 mm (wymiar ma charakter wyłącznie informacyjny).

(3) Wózek z wysięgnikiem jest wyposażony w zintegrowaną sprężarkę śmieci LYSZ18A. Gdy hak po prostu ciągnie za wieszak skrzyni, długość samochodu i skrzyni zajmuje 16100 mm, a odległość między tylną rolką nośną a skrzynią wynosi 1500 mm (wymiar ma charakter poglądowy).

(4) Wózek z wysięgnikiem jest wyposażony w zintegrowaną sprężarkę śmieci LYSZ18A. Podczas rozładunku pojazdu maksymalna wysokość górnej części skrzyni wynosi 7100 mm (wymiar ma charakter poglądowy).


Załącznik: schemat rozmiarów samochodu i pudełka
